Si votre boitier et votre disque dur sont de type IDE, vous devez configurer votre disque dur en Maître (ou Device 0 suivant votre disque dur) ou bien en Cable Select à l'aide d'un cavalier à déplacer. Cette opération n'est pas nécessaire pour les disques et boitiers Serial ATA.
Sur votre disque dur, l'étiquette vous renseigne sur les différentes positions du cavalier. Dans notre exemple, nous avons le choix entre la position Device 0 (maître), Device 1 (esclave) et Cable Sel (cable select).

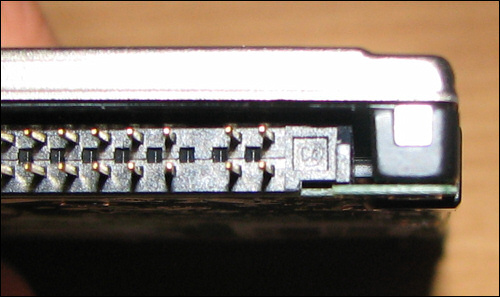

Ces positions correspondent aux broches qui se trouvent sur le côté du disque.

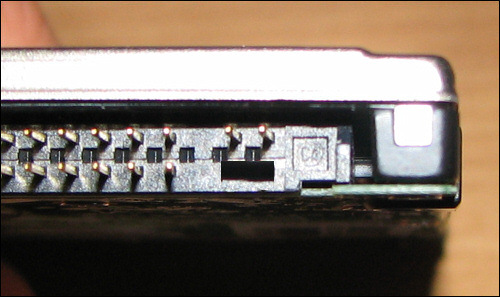

Dans notre cas, nous souhaitons configurer le disque dur en Maître ou en Cable Select. Vous pouvez donc laisser les broches telles quelles, ou bien placer un petit contacteur sur les broches, comme l'indique le schéma Cable Sel.
